1 - Descrição
Este subgrupo descreve os procedimentos de serviço, verificações e ajustes específicos para os seguintes componentes: cabeçotes, árvore de comando das válvulas, válvulas e mecanismo de acionamento.
Para efeito de manutenção, os componentes citados acima foram divididos em dois conjuntos distintos neste subgrupo: o conjunto da árvore de comando das válvulas, alojado no bloco e que incorpora a própria árvore, os tuchos e as varetas de válvulas; e o conjunto do cabeçote, que incorpora o próprio cabeçote, as válvulas, guias e sedes, as molas, pratos e travas das válvulas e os balancins e respectivo eixo.
2 - Remoção e Desmontagem
Árvore de Comando, Tuchos e Varetas das Válvulas - Remoção
Os procedimentos para remoção, da árvore de comando das válvulas, tuchos e varetas de válvulas, estão descritos no capítulo de desmontagem do Subgrupo 01 - Conjunto do Motor.
Conjunto do Cabeçote - Desmontagem
Para proceder a desmontagem do conjunto do cabeçote, o mesmo devera ser removido do motor. conforme procedimento descrito no capítulo de desmontagem do Subgrupo 01 - Conjunto do Motor.
Proceder como segue (este procedimento é válido para ambos os cabeçotes):
1. Posicionar o conjunto do cabeçote em um dispositivo para comprimir as molas das válvulas (Figura 1.09.1).

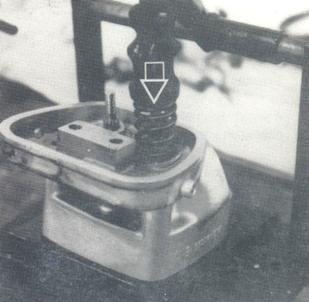

Figura 1.09.1 - Dispositivo para comprimir a mola das válvulas
2. Posicionar o dispositivo sobre o prato da mola e atuar na alavanca do mesmo, de modo a comprimir a mola da válvula, remover as travas das hastes das válvulas.
3. Remover o prato das molas e as molas das válvulas.
4. Repetir o procedimento para a outra válvula.
5. Remover os vedadores das hastes das válvulas (Figura 1.09.2).

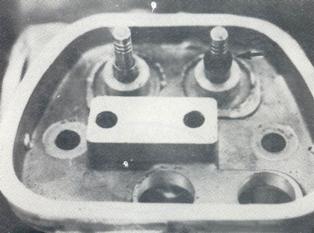

Figura 1.09.2 - Vedador da haste da válvula
6. Remover o cabeçote do dispositivo e remover as válvulas dos cabeçotes.
3 - Verificações e Ajustes
Pressão das Molas das Válvulas
A pressão das molas das válvulas deverá ser medida em um dispositivo adequado (Figura 1.09.3).

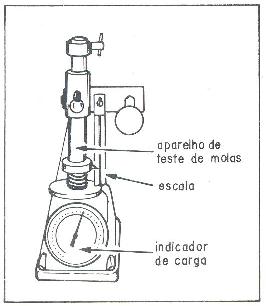

Figura 1.09.3 - Verificação da pressão das molas das válvulas
Instalar a mola no dispositivo e comprimi-la até a altura do 31.0 mm. Com a mola comprimida a esta altura, o ponteiro do dispositivo deverá indicar uma força de 670 a 720 N.
Molas fracas ocasionam funcionamento deficiente do motor. Portanto, se alguma mola se apresentar fora dos limites especificados, devera ser substituída.
Largura das Sedes das válvulas
Medir, com uma escala adequada, a largura das sedes das válvulas, comparando os valores obtidos com os indicados no Capítulo 5 - Especificações (Figura 1.09.4).
Figura 1.09.4 - Medição das sedes das válvulas
No caso das larguras das sedes estarem fora dos limites especificados, ou se as mesmas se apresentarem com desgaste excessivo, o cabeçote deverá ser retificado.
Hastes e Guias de Válvulas
Medir os diâmetros das hastes e as guias das válvulas, utilizando-se de micrômetros adequados. Comparar os valores obtidos com os indicados no Capítulo 5 - Especificações.
Se alguma das válvulas estiver com o diâmetro da haste fora dos limites especificados, deverá ser substituída.
Se algumas das guias de válvulas estiver com o diâmetro fora dos limites especificados, o cabeçote devera ser substituído.
Balancins e Eixos dos Balancins
Medir, com micrômetros adequados, o diâmetro interno dos balancins e o diâmetro externo do respectivo eixo. Comparar os valores obtidos com os indicados no Capítulo 5 - Especificações.
Substituir os componentes que apresentarem dimensões fora das especificações, ou que estiverem com desgaste excessivo.
Tuchos das Válvulas
Medir o diâmetro dos tuchos das válvulas com um micrômetro. Comparar os valores obtidos com os indicados no Capítulo 5 - Especificações.
Substituir os tuchos, cujo diâmetro estiver fora dos limites especificados, ou que se apresentarem com desgaste excessivo.
4 - Montagem e Instalação
Conjunto de Cabeçote - Montagem
Para a montagem do cabeçote, proceder como segue:
1. Instalar as válvulas no cabeçote e posicionar o cabeçote no dispositivo para desmontagem das válvulas (Figura 1.09.1).
2. Instalar os vedadores das hastes das válvulas (Figura 1.09.2).
3. Posicionar as molas e respectivos pratos nas válvulas.
4. Posicionar o dispositivo sobre o prato da mola e atuar na alavanca do mesmo, de modo a comprimir a mola; instalar as travas das hastes das válvulas.
5. Repetir o procedimento anterior para a outra válvula e certificar-se do correto assentamento das molas, pratos e travas das hastes.
6. Remover o cabeçote do dispositivo.
Obs.: Este procedimento é válido para ambos os cabeçotes.
árvore de Comando, Tuchos e Varetas das válvulas - Instalação
Os procedimentos para a instalação da árvore de comando das válvulas, tuchos e varetas de válvulas, estão descritos no capítulo de montagem do Subgrupo 01 - Conjunto do Motor.
5 - Especificações
Cabeçotes
| Volume total da câmara de combustão | 52,8 cm3 |
| Largura da sede da válvula de admissão | 1,4 - 2,5 mm |
| Largura da sede da válvula de escapamento | 1,4 - 2,5 mm |
| Diâmetro das hastes de válvulas: | |
| * admissão | 7,930 - 7,950 mm |
| * escapamento | 7,920 - 7,940 mm |
| Diâmetro das guias das válvulas: | |
| * admissão | 8,000 - 8,015 mm |
| * escapamento | 8,000 - 8,015 mm |
| limite de desgaste (ambas as válvulas) | 8,060 mm |
| Diâmetro do eixo dos balancins | 17,956 - 17,974 mm |
| limite de desgaste | 17,940 mm |
| Diâmetro interno dos balancins | 17,990 - 18,018 mm |
| limite de desgaste | 18,040 mm |
Tuchos das Válvulas
| Diâmetro dos tuchos | 18,950 - 18,970 mm |
| limite de desgaste | 18,930 mm |
